活塞杆径向跳动的基本原理
栏目:新闻中心 发布时间:2020-09-04 14:15
       精密活塞杆径向跳动目标是使压缩机热态运行时,理想的热态活塞杆径向跳动值为每毫米行程不超过0.00015mm。这是分析气缸与十字头滑道对中情况、分析活塞与十字头热态中心位置是否合理的判断依据,决定了压缩机是否能够正常运行和压缩机的使用寿命。
       水平径向跳动是用来指示以十字头滑道通过中体到气缸的水平对中的准则,因为水平径向跳动不管机器、设备是冷态还是热态都是相同的,且水平径向跳动不受活塞杆自重挠度影响,所以不必计算。其读数变化范围由每毫米行程±0.00015mm直到0.064mm,通常认为是允许的。其理想水平对中的标志是放在精密活塞杆的十字头和活塞两端的百分表读数均为零。

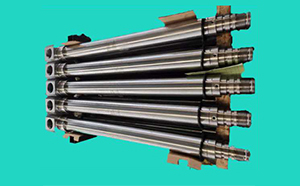

活塞杆
       当所有零部件加工精度、组装质量、安装找正精度等完全理想对中时正常的冷态垂直活塞杆径向跳动是气缸中活塞冷态运行间隙和十字头滑道中十字头的冷态运行间隙,加之正常的活塞杆下垂,行程长度,精密活塞杆长度以及百分表放在活塞杆的位置之间综合计算的结果。
       经过分析可知,冷态活塞杆径向跳动形成原因包括活塞与气缸的冷态运行间隙和十字头与滑道的冷态运行间隙不同;精密活塞杆自重生产的挠度;气缸与滑道对中成在径向位移、轴向倾斜;活塞杆、活塞、十字头、液压力体等机械加工精度、形状和位置公差以及各零部件组装质量;还有十字头滑道和气缸水平度的安装找正精度,尤其是两者水平度偏差方向。
